Détails sur le produit:
Conditions de paiement et expédition:
|
La Chine
Produit: | Thermocouple d'Assemblied | Calibrage: | K |
---|---|---|---|
Taille: | OD 16 x 1200mm | Matériau: | Solides solubles 310S |
Précision: | Classe I | température: | 1300℃ |
Application: | Sonde de température pour l'industrie | ||
Surligner: | RDT de sonde de température,detecto de la température de résistance |

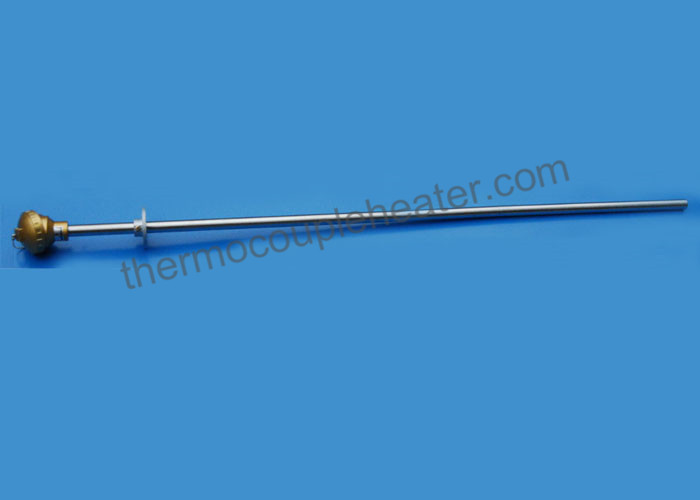

Type thermocouple du calibrage K du diamètre 16mm 1300℃ Assemblied de solides solubles 310S
1. Description
Des ensembles industriels de thermocouple sont utilisés dans le processus et les industries énergétiques où des thermocouples sont installés dans des lignes ou des navires de tuyau. Ce type d'assemblée se compose de trois parts de base, la tête de connexion, élément de détection et thermowell ou tube de protection. La sélection de l'assemblée appropriée implique la considération de plusieurs facteurs comprenant la température, environnement, pression de fluide ou de gaz, taille de tuyau ou de navire et vitesse d'écoulement de processus.
2. Spécifications
Diamètre extérieur | 0,063", 0,125", 0,188", 0,25", 0,315", 0,375", 0,500" |
Calibrage |
J, K, T, E, N |
Matériel de gaine |
Acier inoxydable 304 |
Quantité de fil de sonde | Simple, duplex, Triplex |
Connexion principale | 1/4" TNP, 1/2 » TNP, 3/4" TNP |
Modèle principal de connexion |
Aucun, 3" n'a dédoublé des avances |
Ouverture de conduit |
Aucun |
Jonction |
Sans mise à la terre, fondé, exposé |
Options principales de connexion |
Aucun |
3. Caractéristique
1. La sonde peut être montée dans un thermowell ou directement dans un processus avec l'utilisation d'un ajustement fixe, à ressort ou de compression de processus.
2. L'assemblée peut être fournie avec ou sans un émetteur. Les émetteurs convertissent le millivolt entré du thermocouple en analogue ou sortie numérique linéaire (généralement 4-20 mA). Ce signal réduit des inexactitudes potentielles dans le circuit et nie la condition pour le fil d'extension de thermocouple.
3. L'assemblée a des approbations électriques pour des emplacements dangereux anti-déflagrants, la sécurité intrinsèque, la protection d'entrée et des secteurs d'usage universel.
4. Les détecteurs à thermocouple disponibles pour cette assemblée sont équipés d'un grand choix de matériaux de gaine comprenant les alliages résistants d'oxydation d'aciers inoxydables, anticorrosion et à hautes températures.
Les diamètres de thermocouple s'étendent de 0,125 pouces à 0,250 pouces et 2 millimètres à 8 millimètres. Les diamètres standard sont de 0,125 pouces et 0,250 avancent également 3 millimètres et 6 millimètres.
5. Les températures ambiantes de thermocouple dépendent du diamètre de gaine et de conducteur, du calibrage d'élément, et du matériel de gaine.
6. Un grand choix de prolongements de cou sont possibles. Ils fournissent un montage de la clôture (tête de connexion) au processus ou au thermowell. Les prolongements standard de cou sont le mamelon-union-mamelon ou le tube de cou fileté par mâle. Ces prolongements tiennent compte de la rotation directionnelle de la tête pour le câblage de champ aussi bien que d'une séparation rapide positive de l'assemblée du processus ou du thermowell.
4. Application
1. Industries chimiques et pétrochimiques
technologie de centrale d'énergie et du 2.
fours, fours, fours et chaudières du 3.
4. Incinérateurs
machines du 5., usine et mesure de réservoir
huile et industries du gaz du 6.
exploration et perçage en mer du 7.
contrôle de canalisation du 8.
puissance et utilités du 9.
10. Pulpe et papier
traitement des eaux résiduaires de l'eau et du 11.
