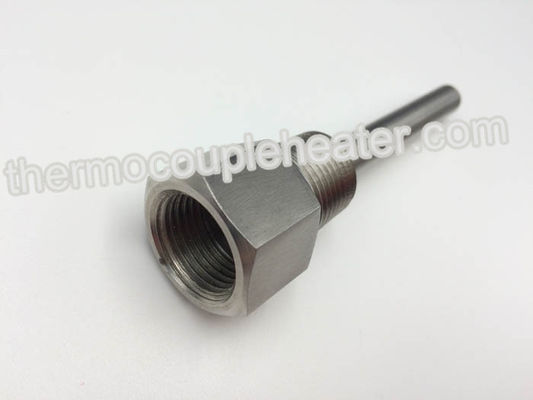

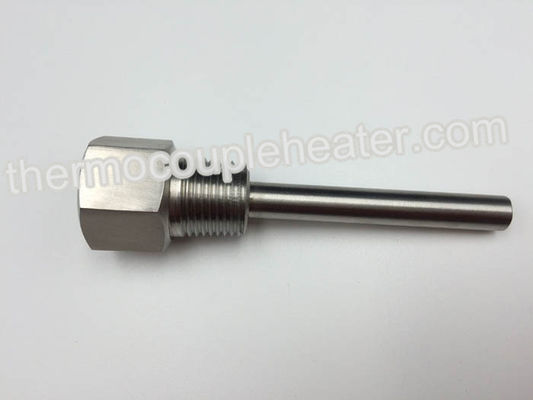

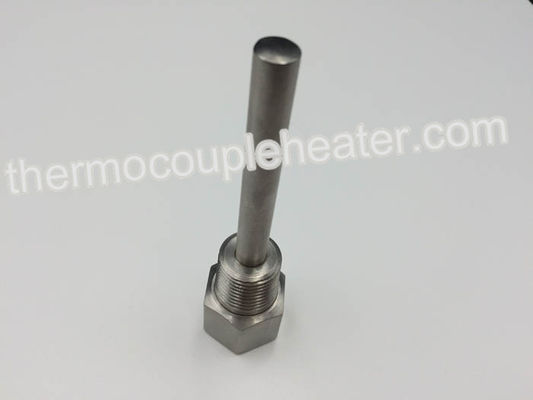

Thermocouple adapté aux besoins du client Thermowell d'acier inoxydable pour le capteur de température

Thermocouple Thermowell d'acier inoxydable pour le capteur de température

1. Brève introduction

Thermowells sont les garnitures tubulaires utilisées pour protéger des capteurs de température installés dans des processus industriels. Un thermowell se compose d'un tube fermé à une extrémité et monté dans le courant de processus. Un capteur de température tel qu'un thermomètre, un thermocouple ou un détecteur de la température de résistance est inséré dans l'extrémité ouverte du tube, qui est habituellement en plein air en dehors de la tuyauterie ou le navire de processus et n'importe quelle isolation thermique. Thermodynamiquement, le fluide de processus transfère la chaleur au mur de thermowell, qui transfère consécutivement la chaleur au capteur. Puisque plus de masse est présente avec un ensemble de capteur-bien qu'avec une sonde directement immergée dans le processus, la réponse du capteur aux changements de température de processus est ralentie par l'addition du puits. Si le capteur échoue, il peut être facilement remplacé sans vidanger le navire ou la tuyauterie. Puisque la masse du thermowell doit être chauffée à la température de processus, et puisque les murs du thermowell conduisent la chaleur hors du processus, l'exactitude et la réactivité de capteur est négativement effectuée par l'addition d'un thermowell.

Pour être représentant de la température moyenne du fluide, le thermowell doit prolonger quelques pour cent du diamètre intérieur du tuyau ou du navire de processus (normalement 1/3rd du tuyau à l'intérieur du diamètre). Un principe de base qui est suffisant pour la plupart des applications industrielles (exactitude approximativement de 1%) est de s'assurer que le thermowell projet 5 fois son propre diamètre dans le processus plus la longueur de son élément de détection. Ainsi, pour un thermocouple fondé à ressort dans un thermowell avec une 1 jambe de pouce-diamètre et une épaisseur d'astuce de .25 pouce, une longueur typique d'immersion égalerait 5,5 pouces (1 pouce OD X 5 + .25 avancent bien l'épaisseur petit à petit d'astuce épaisseur de paroi de capteur de +.25 pouces = 5,5 pouces).

Un thermowell est typiquement usiné des actions solides de barre et arme à feu-foré pour assurer un long trou droit qui rapproche étroitement le diamètre du capteur installé (ex : .260 pouce ennuyé assortissant un capteur de .250 pouce). Un thermowell est typiquement monté dans le courant de processus par un chapeau fileté, soudé, sanitaire ou une connexion de processus à flasque. Le capteur de température tel qu'un thermomètre, un thermocouple ou un détecteur de la température de résistance est inséré dans l'extrémité ouverte du thermowell et en général à ressort pour s'assurer que l'astuce d'extérieur du capteur de température est en contact métal sur métal avec l'astuce d'intérieur du thermowell.

2. Caractéristiques

• Gaine facultative de tantale, qui peut être de manière permanente jointe, pour la protection supplémentaire
• Réveillez la fréquence, effort causé par l'écoulement, et des calculs de processus de pression peuvent être effectués pour soutenir la conception de thermowell.
• Norme de soudure à pénétration complète
• Calculs de fréquence de sillage
• Extension intégrée pour l'installation simple
• Large variété d'options matérielles

3. Caractéristiques

1. Conception selon la norme du CEI
2. résistance contre la haute pression
3. soyez manufacturé et installé pendant le même terme avec les équipements intéressés
4. classes différentes de pression pour satisfaire différentes exigences

4. Paramètre.

5. Application

• Elles sont également employées sur des thermocouples avec de doubles tubes de protection
• Applicable dans les conditions de la haute pression et de la température, milieu élevé de débit unitaire
• Thermowells sont principalement employés sur les thermocouples détachables et le RTDs ou sur les équipements de la haute pression pour l'installation postérieure des thermocouples et du RTDs
