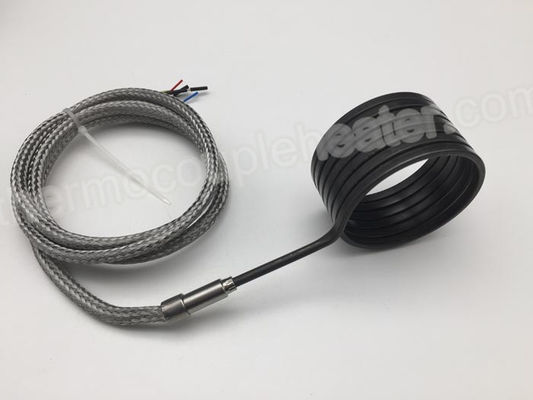

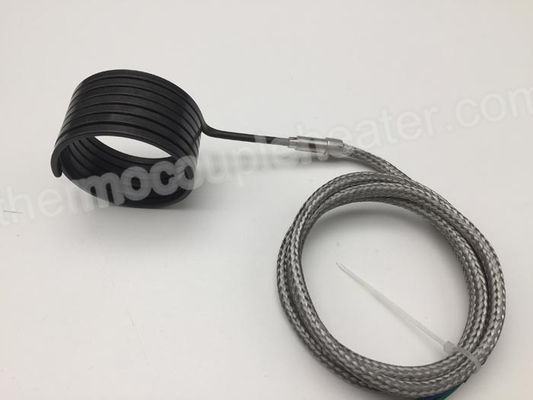

Appareils de chauffage de bobine chauds de coureur avec la douille tressée de thermocouple d'Integratged et de protection de solides solubles
1. Introduction de dossier d'appareil de chauffage de bobine
Des appareils de chauffage de bobine sont faits de fil de résistance de chrome de nickel ont placé à l'intérieur du tube d'acier à nickel de chrome rempli de poudre de MgO et compact pour un transfert de chaleur plus rapide et efficace. Les appareils de chauffage sont recuits pour acquérir la malléabilité pour se plier dans n'importe quelle forme. Les appareils de chauffage chauds de coureur avec construit dans le thermocouple sont également disponibles. Des buissons chauds de coureur sont produits avec les appareils de chauffage chauds de coureur de la section transversale différente avec du laiton intérieur et la couverture externe d'acier inoxydable. C'est la température fonctionnante élevée, chauffage rapide, précision de chauffage uniforme, longue durée de vie, peut être automatiquement zone de contrôle, conduction thermique élevée, alors que les dommages matériels de chauffage internes, externes peuvent être des réutilisations.
2. Caractéristique
Matériel
1. Les Etats-Unis ont importé le MgO de grande pureté ;
2. fil de l'alliage Ni80Cr20 importé parAllemagne ;
3. La gaine d'acier inoxydable contient la composition élevée du nickel ;
Caractéristique technique,
1. C.A. de mn 1000V d'essai à haute tension ;
2. La température 750℃ de gaine de Maxium ;
3. Résistance d'isolation ≥500MΩ À C.A. 500V
4. Fuite ≤0.5mA actuel à C.A. 253V
3. Paramètre d'appareil de chauffage de bobine.
|
Appareil de chauffage de bobine de ressort (séries de H)
|
3.0x3.0
3.3x3.3
4.0x2.0
4.2x2.2
4.5x2.7
|
Φ3.0
|
Φ4.0
|
Φ5.0
|
3.5x3.5
4.0x4.0
|
5.0x5.0
|
|
Tension
|
220V, 230V, 240V
|
|
Tolérance 115W-200W de puissance
|
+/--10%
|
|
Tolérance 201W-2000W de puissance
|
+5%-10%
|
|
Longueur de veste
|
30mm~280mm
|
|
Diamètre de la douille intérieure/du diamètre enveloppé
|
10mm~42mm
|
|
Longueur d'Unheating
|
45mm
|
|
Densité de puissance maximum
|
² de 9W/cm
|
|
Tolérance de chauffage de longueur
|
+/-0.05mm
|
|
Tolérance de longueur d'Unheating
|
+/--2,5%
|
|
Identification d ≤20mm de tolérance
|
Sans douille intérieure : - 0.15mm
Avec la douille intérieure : 0.05mm~0.10mm
|
|
Identification d 20mm~30mm de tolérance
|
Sans douille intérieure : - 0.20mm
Avec la douille intérieure : 0.05mm~0.10mm
|
|
Identification d ≥30mm de tolérance
|
Sans douille intérieure : - 0.25mm
Avec la douille intérieure : 0.05mm~0.10mm
|
|
Section transversale de tolérance
|
+/-0.15mm
|
+/-0.20mm
|
|
Thermocouple
|
K, J, E
|
Aucun
|
|
Matériel
|
304 321 316
|
|
La température fonctionnante maximum
|
650℃
|
|
Meurent la force électrique
|
800V
|
1000V
|
application d'appareil de chauffage de bobine 4.Spring
Ce serpentin de chauffage est largement appliqué pour le système chaud de coureur, industrie en plastique, machines d'emballage, médicales
équipement, processus de bâti, toute autre industrie de chauffage électrique, etc….
