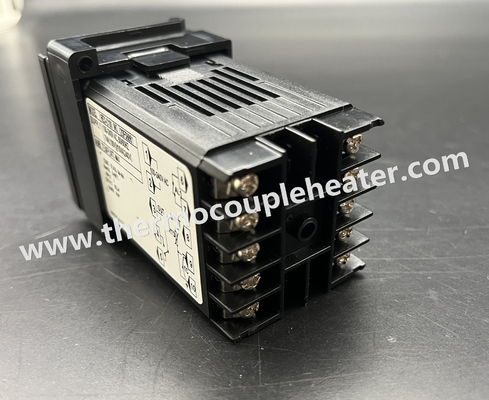

Contrôleur de température de REX Series PID C100 48x48

Contrôleur de température de REX Series PID C100 48x48

1. Description générale :

Le contrôleur de température de la série PID de REX est adopte le micro-ordinateur spécial ajustant le mètre qui utilise la puissance de changement et technologie de bâti de surface (SMT), donc, le contrôleur est tout à fait futée et fiable. Ses fonctions spéciales comme le diagnostic automatique, l'arrangement automatique et le contrôle intelligent. Il peut être appliqué largement dans l'affichage et le contrôle du paramètre de la température, de la pression, de l'écoulement, et du niveau liquide.

2. Index technique principal :

1) Entrée :
Le thermocouple (comité technique), la température de résistance détectent (la RDT)
Signaux standard de courant et de tension.

2) Affichage :
Valeur de processus (picovolte), valeur d'établissement (SV) : - 1999~+1999
Arrangement automatique de l'alarme de la sortie (OUT1, OUT2) (ALM1, ALM2) (À)

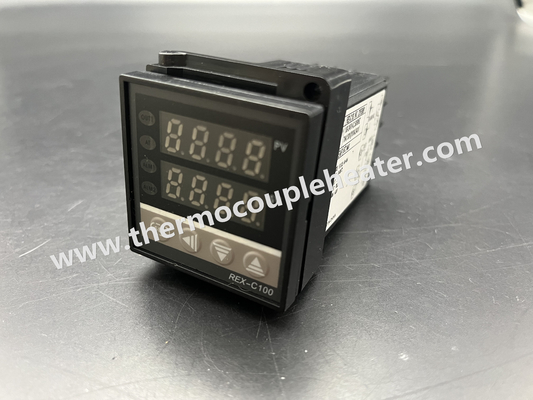

Affichage : LED

3) Manière de contrôle
Contrôle de (1).PID ("MARCHE/ARRÊT" y compris, position PID et PID continu)
(2).Auto plaçant le contrôle

4) Exactitude
Exactitude de mesure : ±0.5%FS
Erreur de compensation de terminal froid : ±2℃ (modifiez dans 0~50℃ par doux)
Résolution : 14bit. Samplingperiod : 0.5Sec.

5) Établissement de la gamme :
Valeur d'établissement (SV) : la même gamme avec le picovolte
Bande proportionnelle (P) : 0~full s'étendent (le contrôle "MARCHE/ARRÊT" une fois réglé à 0)
IntegrationTime (I) : 0~3600Sec (aucune action intégrale une fois réglé à 0)
Temps dérivé (D) : 0~3600Sec (aucune action dérivée une fois réglé à 0)
Période proportionnelle : 1~100Sec
Largeur par hystérésis de boucle de sortie de contrôle marche-arrêt : 1~100℃ (ou d'autres unités de picovolte)

6) Sortie de contrôle
(1) sortie de devise : C.C 0~10Ma, 4~20mA sortie de tension<500> (de RL (2) : C.C 0-5V, 1-5V (RL>10K)
sortie de relais (de 3) : Capacité de contact : 250V C.A. 3A (charge résistive)
sortie d'impulsion de tension (de 4) : 0-12V (applicable pour relais à semi-conducteur SSR)
sortie du redresseur commandé de silicium (de 5) (thyristor) : zéro-croix déclenchant ou déclenchement de déphasage (charge résistive)
(6) sortie effrayante de fonction : 2 groupes ont produit tout au plus, 12 modes
Capacité de contact de sortie : 250V C.A. 3A

7) D'autres paramètres
(1) résistance d'isolation : >50MΩ (C.C 500V)
force d'isolation (de 2) : 1500V AC/min
puissance (de 3) :<10v> environnement de service (de 4) : 0~50℃, 30~85RH, aucun gaz corrosif
(5) poids : abt.0.5Kg (type C900)

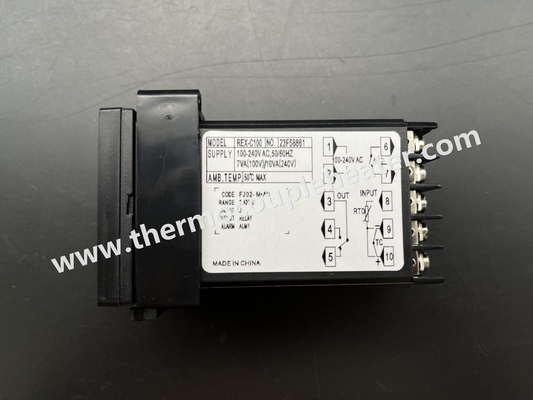

3. Contour, support, sondage
