Description :
L'élément chauffant à cartouche est une sorte d'élément chauffant composé de poudre de MgO ou d'un tube de MgO, d'un capuchon en céramique et d'un fil résistif (NiCr80/20). Il est utilisé pour chauffer les moules d'injection plastique, les matrices et les plateaux.
Les cartouches chauffantes sont le plus souvent utilisées pour chauffer des pièces métalliques en les insérant dans des trous percés. Pour faciliter l'installation, les chauffages sont fabriqués légèrement en dessous de leur taille nominale par rapport à leur diamètre.

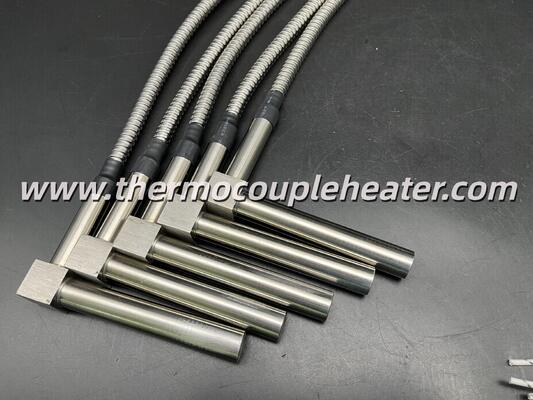

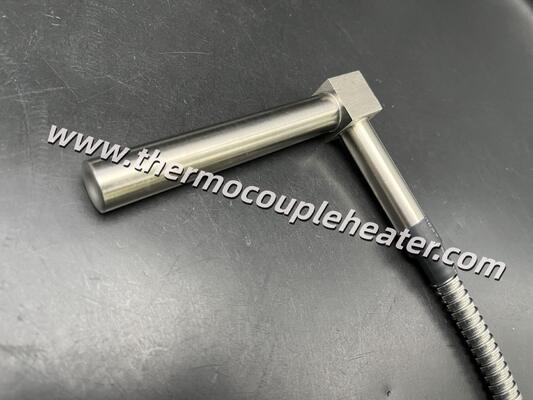

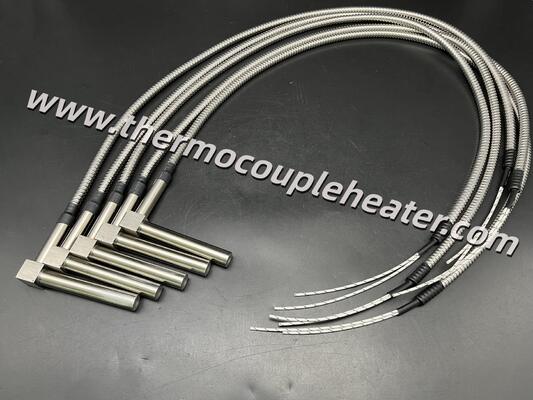

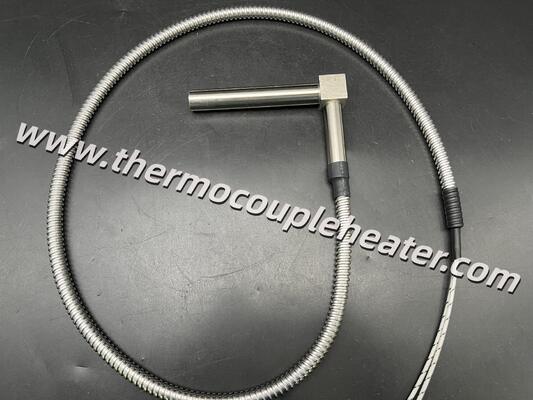

Cette cartouche chauffante robuste est dotée d'une sortie unique à 90° et d'une jonction en cube d'acier, spécialement conçue pour le chauffage haute puissance dans des configurations spatiales étroites ou difficiles. Le tuyau blindé en acier offre une durabilité maximale et un acheminement facile pour les environnements industriels exigeants.
Les cartouches chauffantes produites par GME offrent un transfert de chaleur supérieur, des températures uniformes, une résistance à l'oxydation et à la corrosion, et une longue durée de vie, même à des températures élevées. Notre expérience garantit que les performances et l'espérance de vie de nos cartouches chauffantes surpassent celles des cartouches chauffantes d'autres entreprises.
Caractéristiques
1. Disponible en diamètres de 2 à 100 mm en acier inoxydable ou Incoloy ;
2. Faible à haute densité disponible ;
3. Fil de connexion - nickel (au lieu de laiton) ;
4. Étanche à l'humidité - IP65 ;
5. La température ambiante peut atteindre 400°C pour le matériau d'isolation du fil de connexion ;
6. Puissance distribuée disponible ;
7. Cartouches chauffantes fendues disponibles ;
Détails techniques
| 1 |
Matériau d'isolation à l'oxyde de magnésium à l'intérieur : |
Oxyde de magnésium de haute pureté à 99,99 % |
| 2 |
Élément chauffant : |
Éléments chauffants NiCr8020 haute durabilité et haute température en provenance d'Allemagne |
| 3 |
Matériau TC : |
Éléments TC de haute qualité pour garantir une tolérance de ±5°C |
| 4 |
Température de fonctionnement maximale |
1100°C |
| 5 |
Test de stabilité haute tension : |
Fuite inférieure à 0,5 mA sous 1000 V pendant 30 secondes |
| 6 |
Plage OD : |
2 mm - 100 mm |
| 7 |
Plage de la longueur totale : |
20 mm----2500 mm |
| 8 |
Densité de puissance maximale : |
60 W/cm² |
| 9 |
Zone non chauffée : |
10 mm à l'extrémité du fil et environ 5 mm au fond |
| 10 |
Options de fils : |
A : Broche en nickel massif : fil 300°C ou 500°C
B : Fil serti : fil 500°C venant de l'intérieur |
Applications :
Généralement, les cartouches chauffantes sont utilisées pour chauffer des solides tels que les plaques chauffantes des presses à injection ou divers outils ; D'autre part, elles sont également utilisées pour chauffer l'eau et les gaz dans certaines conditions. Elles sont notamment largement utilisées dans l'industrie automobile. Les cartouches chauffantes se retrouvent également couramment dans les industries chimique, électronique, des équipements médicaux, de l'emballage et du nucléaire.
• Douilles à canaux chauds
• Chauffage de moules et de plateaux
• Appareils médicaux et de laboratoire
• Industrie de la chaussure
• Chauffage de chambre à semi-conducteurs
• Connexion de fils de plaquettes semi-conductrices
• Liaison de fils et de matrices de semi-conducteurs
• Protection contre le gel et dégivrage des équipements dans les climats froids ou les applications
• Contrôle de l'humidité
• Chauffage d'échantillons de test en chromatographie en phase gazeuse
• Machines de marquage et de scellage
• Barres de scellage dans l'industrie de l'emballage
