Sondes d'usage universel de RDT métrique Pt100 de tube et de fil
Description de produit :
Les détecteurs de la température de résistance (RDT) sentent exactement la température avec un excellent degré de répétabilité et d'interchangeabilité des éléments. La RDT se compose de certains éléments métalliques dont le changement de la résistance est une fonction de la température. En fonction, un petit courant d'excitation est passé à travers l'élément, et la tension, qui est proportionnelle à la résistance, est alors mesurée et convertie en unités de calibrage de la température. L'élément de RDT est fabriqué en enroulant un fil (éléments de blessure de fil) ou en plaquant un film (éléments de la couche mince) sur un noyau en céramique ou en verre et en scellant l'élément dans une capsule en céramique ou en verre.
Puisque la plupart de RTDs ont une basse résistance initiale, souvent 100 ohms, et ont un petit changement dans la résistance par unité de température ambiante, la résistance du fil de connexion est souvent compensée avec des trois ou une configuration à quatre fils de pont construit dans les appareils de mesure. En choisissant les éléments appropriés et la mise en gaine protectrice, RTDs peut fonctionner dans une température ambiante (- 200 à 650) du °C [- 328 à 1202] °F.
Spécifications :
|
Sonde en dehors de diamètre
|
3mm, 4mm, 5mm, 6mm
|
|
Type d'élément de RDT
|
1xPt100
2xPt100
1xPt1000
2xPt1000
|
|
Connexion de fil de RDT
|
configuration de 2 fils
configuration de 3 fils
configuration de 4 fils
|
|
Description de fil
|
24 Gage Stranded Stainless Steel Braid

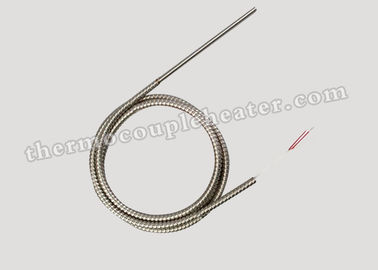

Armor Cable flexible
24 Gage Stranded Fiberglass Cable
24 Gage Stranded Cable
|
|
Type d'arrêt
|
avances fendues de 90mm et extrémités nues.

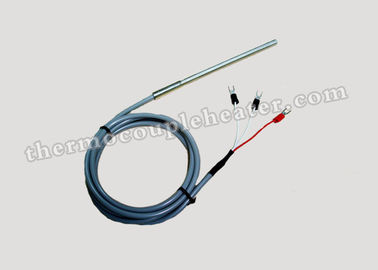

avances de 90mm et crochets fendus de pelle.

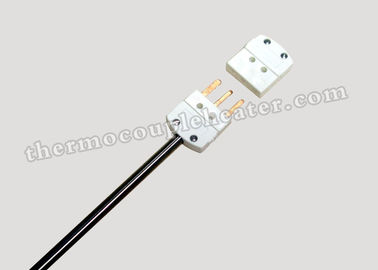

Masculin standard configuration de prise (2 et 3 fils seule)
Femelle standard configuration de Jack (2 et 3 fils seule)
Configuration de Mini Male Plug (2 et 3 fils seule)
Configuration de Mini Female Jack (2 et 3 fils seule)
|
Caractéristique :
°F de la température ambiante -328 (- °C) 200 par °F +1562 (°C) +850
La température standard évaluée pour le °F jusqu'à 1112 d'utilisation (°C) 600
Gaines rigides et bendable
le ® a enduit des sondes disponibles
Éléments 100 ou 1000 ohms, classe A (0,06%) ou B (0,12%)
Européen de courbe 100 ohms @ 0 ohms du °C= 0,00385/ohm/degré C
Américain de courbe 100 ohms @ 0 ohms du °C =0.00392/ohm/degré C
En couche mince ou bobiné, platine, nickel ou cuivre
Diamètre de gaine : 3mm, 4mm, 5mm, 6mm
Longueur de gaine : il n'y a aucune limite supérieure sur la longueur de gaine. La longueur pratique minimum est de 2 pouces.
Configurations d'avance : simple + double du fil 2, 3 et 4 élément,
Norme et coutume rapides de débranchements
Clôtures : standard et anti-déflagrant
Émetteurs : 4-20 d'isolement mA, rail DIN et bâti principal, standard et anti-déflagrant.
Thermowells
Application :
La RDT d'usage universel métrique Pt100 de tube et de fil a été conçue pour être employée dans le secteur ci-dessous,
Des véhicules à moteur, cellules d'essai de moteur
Co-énergie, solaire, charbon-gazéification, combustible fossile, et nucléaire
Piles à combustible
Nourriture et boisson
Fours et réfrigérateurs
Processus industriels
Médical
Pharmaceutiques
Chimique et pétrochimique
R&D
