Lieu d'origine: | La Chine |
Nom de marque: | GME |
Certification: | CE/UL/CSA/ISO |
Numéro de modèle: | TF+SS +TF |
Quantité de commande min: | 1000meter |
---|---|
Prix: | USD 0.5-3.0 FOB Shanghai /Meter |
Détails d'emballage: | paquet de carton d'exportation |
Délai de livraison: | 7-15 jours ouvrables |
Conditions de paiement: | T/T, L/C, WESTERN UNION, PAYPAL |
Capacité d'approvisionnement: | 100000meter/month |
Nom de produit: | câble de thermocouple | température maximale: | 200℃ |
---|---|---|---|
Taille de fil: | Comme demande du client | Structure: | TF+SS +TF |
Surligner: | fil de thermocouple de catégorie d'extension,câble compensateur pour le type thermocoupl de k,Câble compensateur de armature de thermocouple d'acier inoxydable |

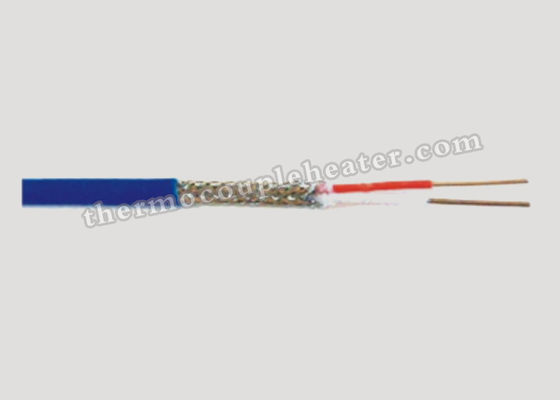

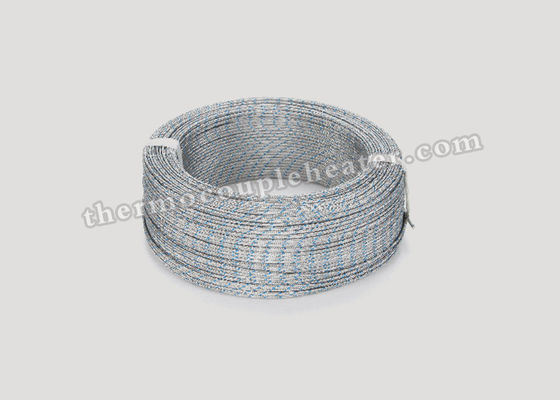

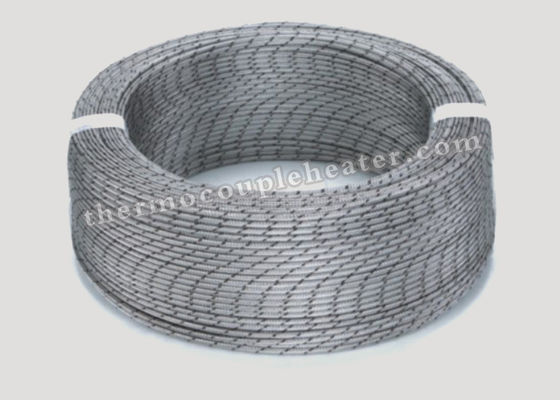

Câble compensateur de thermocouple avec l'armature de conducteur isolé et d'acier inoxydable (TF+SS +TF)
Caractéristiques :
1. calibrage : K, J, T, E, N, S, R
2. matériel d'enveloppe isolante :
3. Matériel intérieur de bouclier : SSB
4. matériel d'isolation de veste :
5. matériel externe de bouclier : SSB
6. température maximale : 200℃
7. Constructure : TF+SS+TF
Type |
|
Entrepreneurs |
Code couleurs |
||
K |
Taille de fil |
Section (mm) |
A.W.G. |
|
|
J |
2X1/0.2 |
|
32 |
FB+FB |
Norme ANSI |
E |
2X1/0.5 |
|
24 |
FB+FB |
DIN |
T |
2X1/0.65 |
|
22 |
FB+FB |
LE CEI |
N |
2X1/0.8 |
|
20 |
FB+FB |
JIS |
S |
2X7/0.2 |
|
24 |
FB+FB |
LES BS |
|
2X7/0.3 |
|
20 |
FB+FB |
NFC |
|
|
|
20 |
FB+FB |
|
Description :
Le câble d'extension de couple thermoélectrique se compose des conducteurs de la même nature que les éléments du thermocouple et qui prolonge ceci à la jonction de la référence des thermocouples.
Généralement il y a quatre natures de le matériel de l'enveloppe isolante pour le câble d'extension : fibre de verre, PVC et silicone. En laiton tressé d'acier inoxydable et bidon tressé est également utilisé généralement dans le câble. Les clients de différents secteurs ont besoin probablement du style différent de couleur pour le câble, toute la norme de couleur sont disponibles sur demande.
Le thermocouple et les câbles d'extension de RDT sont disponibles dans un grand choix de configurations de connecteur et de veste pour établir des rapports entre le processus et l'instrumentation faciles. Omega offre le fil droit aussi bien que le fil escamotable de style de câble de bande (élastomère thermoplastique).
Pratique pour l'usage en se reliant entre un détecteur à thermocouple et une lecture, fil d'extension vient dans aussi grand une variété en tant que notre fil de thermocouple.
L'extension de thermocouple et les câbles compensateurs est souvent nécessaire pour localiser la jonction froide du thermocouple dans une plus grande distance du poste de mesure dû aux soucis de sécurité ou aux raisons de construction. Pour la connexion entre les deux points, l'extension de thermocouple et les câbles compensateurs sont employés.
La gamme d'application pour ces câbles est limitée dans la plupart des normes à une température du °C -25 (- °F) 13 à °C +200 (le °F) +400, ou dépend de la résistance de la température du matériel d'isolation a employé.
Le matériel d'isolation doit être choisi afin de remplir les conditions au site au sujet du produit chimique et la résistance thermique, la protection d'humidité et d'autres impératifs techniques.
Applications :
Les travaux de câble d'extension à l'aide des mêmes métaux comme thermocouple fait. Si c'est pareil ou se ferme sur la série thermoélectrique, vous ne créez pas de nouveaux thermocouples à chaque jonction, qui est pourquoi de cuivre ne fonctionne pas bien avec le TCs le plus commun.
Le cuivre fonctionnera avec alliage de cuivre de cuivre/. Et l'émetteur futé a la compensation de jonction froide, il est tout au sujet seulement de avoir une jonction différente à un temp inconnu, et c'est le temp étant mesuré. Si vous connaissez les temps de toutes les autres jonctions différentes en vertu de les faire se produire à l'émetteur, vous pouvez simplement additionner dans une tension pour les décommander.
Les problèmes sont presque toujours parce qu'il y a des jonctions différentes supplémentaires qui produisent également de la tension proportionnelle à leur température. Si cette température est différente que le temp de cjc, elle ne peut pas compenser.
Avantage compétitif
1. Notre exactitude de mesure de câble de thermocouple peut atteindre le niveau de la catégorie 1
2. 10 000 mètres sans joints
3. Le de code à couleurs peut répondre aux exigences de (ASNI, DIN, JAP, CEI… etc.)
