| Lieu d'origine: | La Chine |
| Nom de marque: | GME |
| Certification: | ISO9001 CE |
| Numéro de modèle: | OEM |
| Quantité de commande min: | 10pcs |
|---|---|
| Détails d'emballage: | emballage standard d'exportation |
| Délai de livraison: | 7-15days |
| Conditions de paiement: | L/C, A/D, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 100000pcs/month |
| Numéro de modèle: | Contrôleur de température REX-C100 | Utilisation: | Industrielle |
|---|---|---|---|
| Nom du produit: | Contrôleur de température intelligent de C100 PID | Signal d'entrée: | Thermocouple, RDT |
| Alimentation: | AC110-240V, 220V 50/60 hertz | ||
| Mettre en évidence: | Contrôleur de température de thermostat,contrôleur de température chaud de coureur |
||

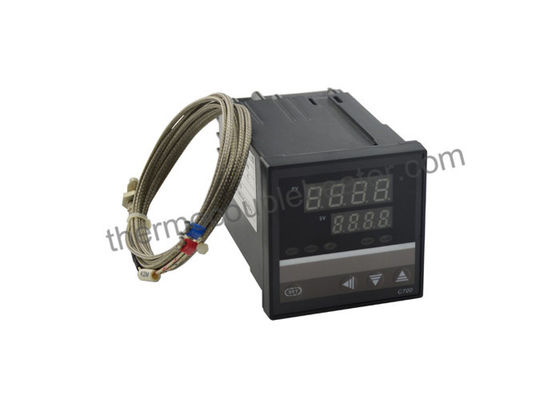

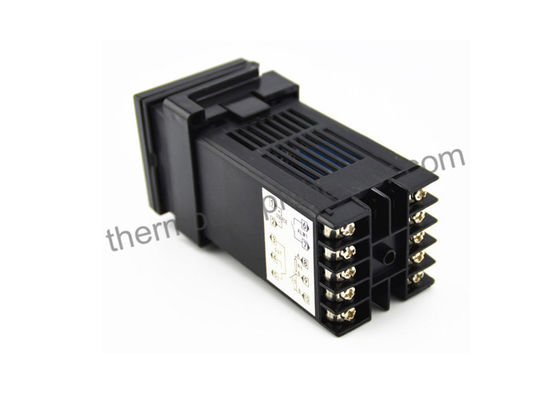

Contrôleur de température industriel innovateur de RDT PID de comité technique avec l'affichage numérique
Description générale
Le contrôleur de température de la série PID de REX est le produit nouveau développé par
notre société. Il adopte le micro-ordinateur spécial ajustant le mètre cela
utilise la puissance et la technologie (SMT) de commutation de bâti de surface, donc,
le contrôleur est tout à fait futé et fiable. Ses fonctions spéciales aiment l'automobile
diagnostic, arrangement automatique et contrôle intelligent. Elle peut être appliquée largement dans
montrez et le contrôle du paramètre de la température, font pression sur, coulent, et
niveau liquide.
Specitications
| Caractéristiques d'entrée | Thermocouple : K, J, S, R de résistance thermique : Pt100, RDT |
| Le signal de sortie | sortie facultative |
| Précision de mesure | classe 1,0 (±1.0%F±1), 0,5 classes (±0.5%F+1) |
| Méthodes de réglementation | Contrôle intelligent de PID, selon la valeur de P, I, paramètres de D, nous pouvons obtenir P (P=0 est contrôle marche-arrêt), pi, palladium, mode de réglementation de PID |
| Fonction d'alarme (fonction facultative) | Limite supérieure, limite inférieure, valeur de déviation, valeur absolue |
| Capacité de contact (charge résistive) : AC250V 2A | |
| Alimentation d'énergie | AC85-AC265V 50/60 hertz |
| Puissance | ≤10VA |
| Conditions de travail | La température : - 10-50℃ |
| Humidité : environnement non-corrosif de ≤85%RH |
1, entrée :
Le thermocouple (comité technique), la température de résistance détectent (la RDT)
Signaux standard de courant et de tension.
2, affichage :
Valeur de processus (picovolte), valeur d'arrangement (SV) : - 1999~+1999
Arrangement automatique de l'alarme de la sortie (OUT1, OUT2) (ALM1, ALM2) (À)
Affichage : LED
3, manière de contrôle
Contrôle de (1).PID ("MARCHE/ARRÊT" y compris, placent le PID et le PID continu)
Contrôle d'arrangement de (2).Auto
4.Accuracy
Exactitude de mesure : ±0.5%FS
Erreur de compensation de terminal froid : ±2℃ (modifiez dans 0~50℃ par doux)
Résolution : 14bit. Samplingperiod : 0.5Sec.
gamme 5.Setting :
Valeur d'arrangement (SV) : la même gamme avec le picovolte
Bande proportionnelle (P) : gamme 0~full (contrôle "MARCHE/ARRÊT" quand ensemble à 0)
IntegrationTime (I) : 0~3600Sec (aucune action intégrale quand ensemble à 0)
Temps dérivé (D) : 0~3600Sec (aucune action dérivée quand ensemble à 0)
Période proportionnelle : 1~100Sec
Largeur par hystérésis produite de boucle de contrôle marche-arrêt : 1~100℃ (ou d'autres unités de picovolte)
sortie 6.Control
(1) devise produite : C.C 0~10Ma, 4~20mA tension (<500>
de RL (2) produite : C.C 0-5V, 1-5V (RL>10K)
relais (de 3) produit : Capacité de contact : 250V C.A. 3A (charge résistive)
impulsion de tension (de 4) produite : 0-12V (applicable pour relais à semi-conducteur SSR)
redresseur commandé de silicium (de 5) (thyristor) produit : zéro-croix déclenchant ou
déclenchement de déphasage (charge résistive)
(6) fonction alarmante produite : 2 groupes produits tout au plus, 12 modes
Capacité de contact de sortie : 250V C.A. 3A
paramètres 7.Other
(1) résistance d'isolation : >50MΩ (C.C 500V)
force d'isolation (de 2) : 1500V AC/min
puissance (de 3) :<10v>
environnement de service (de 4) : 0~50℃, 30~85RH, aucun gaz corrosif
(5) poids : abt.0.5Kg (type C900)
contrôle 5.First produit (OUT1) (côté de chauffage)
M : Le contact de relais a produit 8 : Sortie actuelle (C.C 4~20mA)
V : Sortie T d'impulsion de tension : Hydratation conduisant la sortie
contrôle 6.Second produit (OUT2) (côté de refroidissement)
Nulle : quand l'opération de contrôle est F ou D
M : Sortie de contact de relais
8 : Sortie actuelle (C.C 4~20mA)
V : Sortie d'impulsion de tension
T : Hydratation conduisant la sortie
alarme 8.Second de l'alarme 7.First (ALM1) (ALM2)
N : aucune alarme A : Alarme polarisée de Supérieur-limite
B : Alarme polarisée C de Bas-limite : Alarme supérieure et inférieure de polarisation de limite
D : Alarme dans le secteur
E : Alarme de réserve de polarisation de supérieur-limite jointe
F : Alarme de réserve de polarisation de bas-limite jointe
G : Alarme supérieure et inférieure de réserve de polarisation de limite jointe
H : Alarme de valeur d'entrée de Supérieur-limite
J : alarme de valeur d'entrée de Bas-limite
K : Alarme de réserve de valeur d'entrée de supérieur-limite jointe
L : Alarme de réserve de valeur d'entrée de bas-limite jointe
